一开多控开关怎么接线?一开多控开关接线图示
关键词:

多控开关,即在更多地点控制照明灯的开关,通常适用于三地及以上区域控制一盏灯的的情况,一般需搭配双控开关使用。那么,一开多控开关怎么接线?一开多控开关图示是怎样的?接下来,我们以正泰开关的一开多控开关为例,讲解一下一多控开关接线的问题。

多控开关怎么接线:

1.使用一字螺丝刀,并借助手的力量打开一多控开关的面板。

一联多控开关怎么接线?一联多控开关接线图示1

2.使用十字螺丝刀将压线螺丝拧松。使电线能够顺利插入接线孔。

一联多控开关怎么接线?一联多控开关接线图示2

3.使用老虎钳剥去火线、负载线的外皮。注意裸露线芯不宜过短或过长。一般留够0.5cm的裸露长度即可。

一联多控开关怎么接线?一联多控开关接线图示3

4.负载线分别插入L1A、L1B接线孔,并使用十字螺丝刀拧紧螺丝固定。负载线的另一端接双控开关1。

一联多控开关怎么接线?一联多控开关接线图示4

5.负载线分别插入L2A、L2B接线孔和L3A、L3B接线孔,十字螺丝刀拧紧螺丝固定。负载线的另一端接双控开关2。

一联多控开关怎么接线?一联多控开关接线图示5

6.用自带螺钉将一多控开关的框架固定在墙壁内暗盒上。

一联多控开关怎么接线?一联多控开关接线图示6

7.压合此前打开的开关面板。该一联多控开关接线完成。

一联多控开关怎么接线?一联多控开关接线图示7

8.对于配套的双控开关1,火线插入L1口,步骤4中提到的负载线分别对应插入L2、L3接线孔。使用十字螺丝刀固定。

一联多控开关怎么接线?一联多控开关接线图示8

9.对于配套的双控开关2,步骤5中提到的负载线分别对应插入L2、L3接线孔;另一根负载线插入L1口(另一端连接照明灯)。

一联多控开关怎么接线?一联多控开关接线图示9

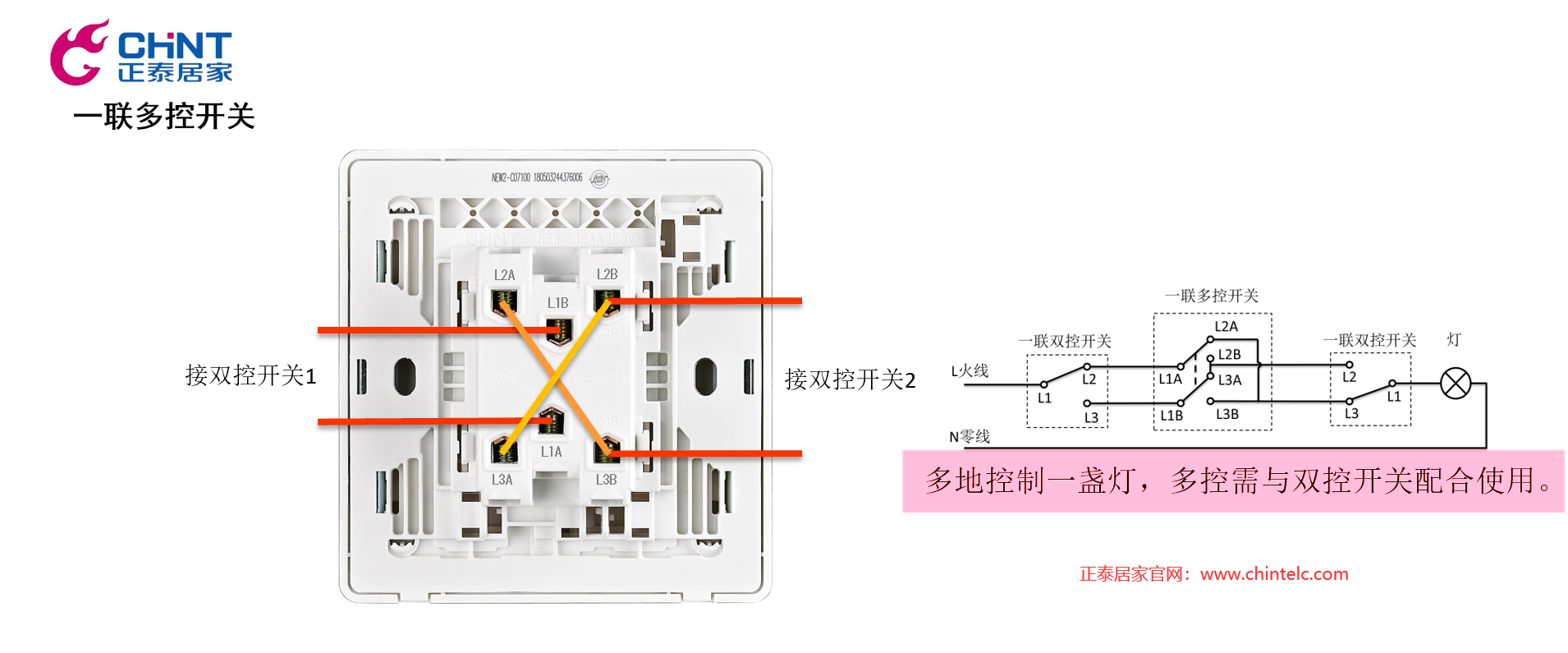

10.接线完毕。注意多地控制一盏灯,多控开关和双控开关需要配合使用。

一联多控开关怎么接线?一联多控开关接线图示10

多控开关怎么接线?以上便是一多控开关接线图示,希望对您有所帮助。不过,接线涉及用电安全,建议由专业电工来协助用户操作接线,另外注意接线全程需要切断电源,确保安全。

一联多控开关怎么接线?一联多控开关接线图示11
