单控开关接线图是怎样的？
单控开关是家庭中非常常见的开关控制器，通常一个开关控制一个电器或同时控制多个电器。根据开关上模块的数量，单控开关可分为一联单控开关、二联单控开关、三联单控开关、四联单控开关等。
一联单控开关有两个接线柱，分别用于进线和出线。其他根据类别和产品结构不同，接线柱为奇数或偶数。下面，我们就以正泰开关的单控开关为例，为大家奉上单控开关接线图，便于大家了解参考。
单控开关接线图：

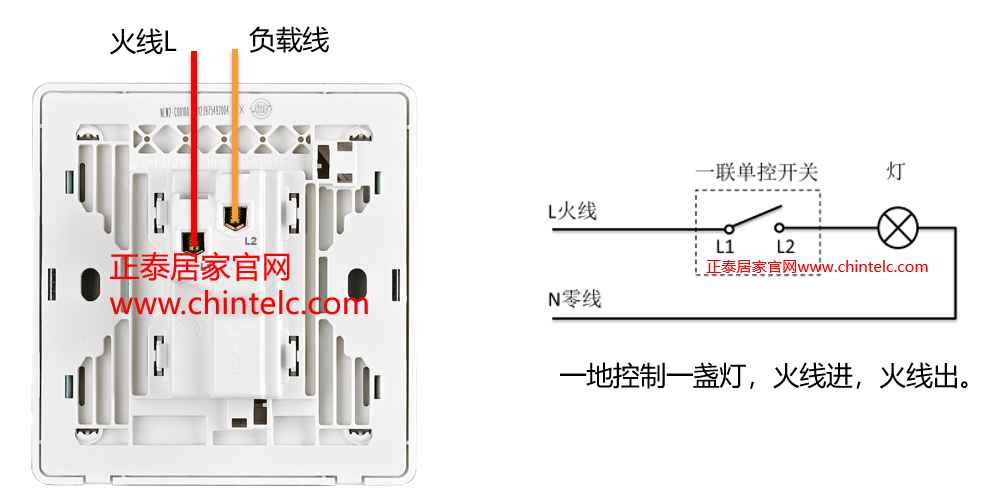

1.一联单控开关
2.二联单控开关

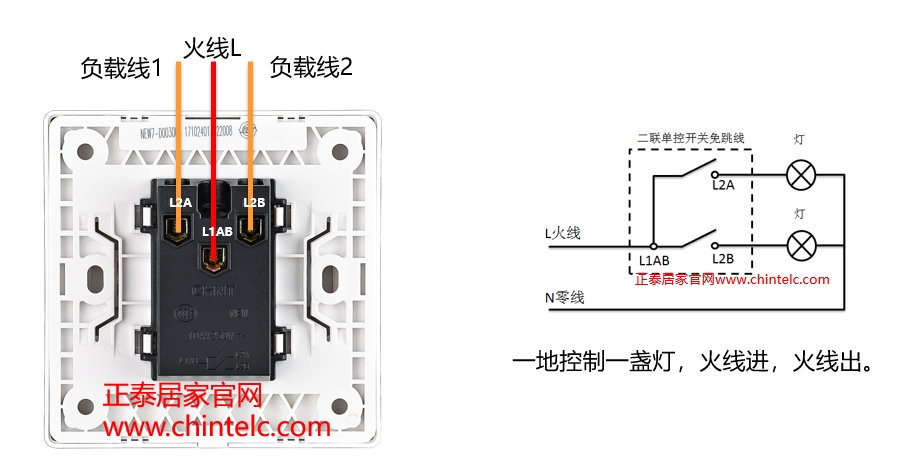

3.二联单控开关（免跳线）

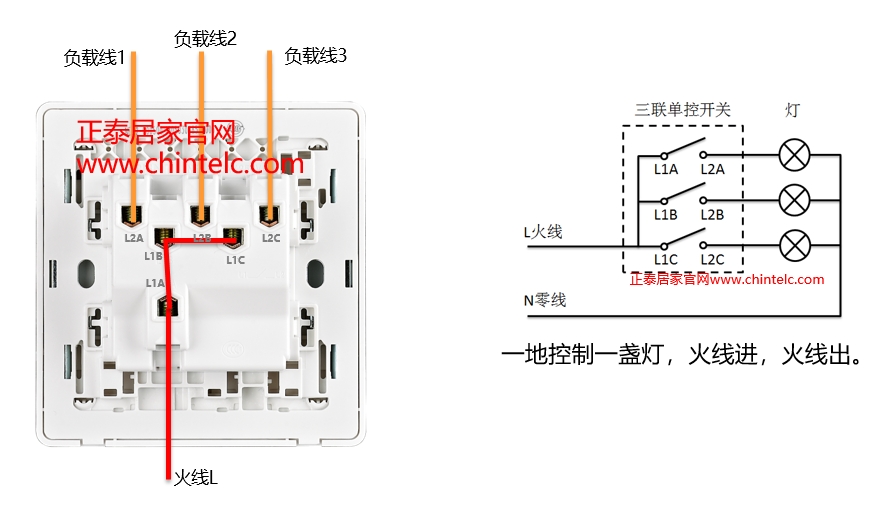

4.三联单控开关

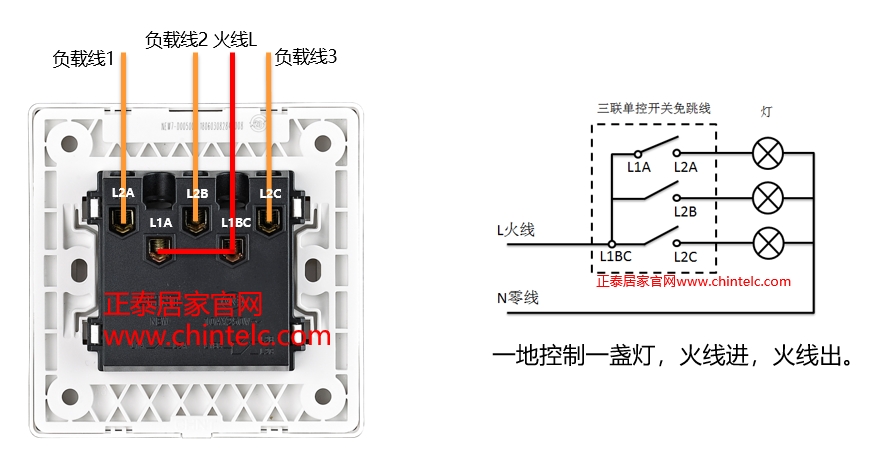

5.三联单控开关（免跳线）

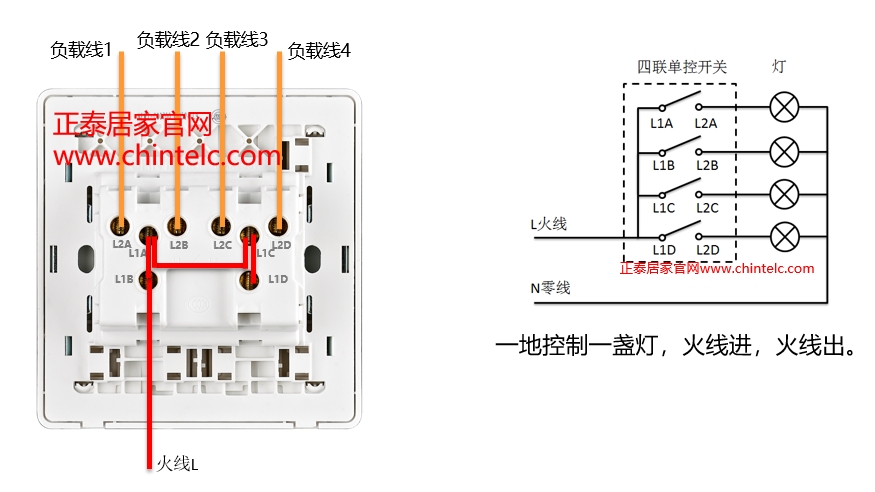

6.四联单控开关

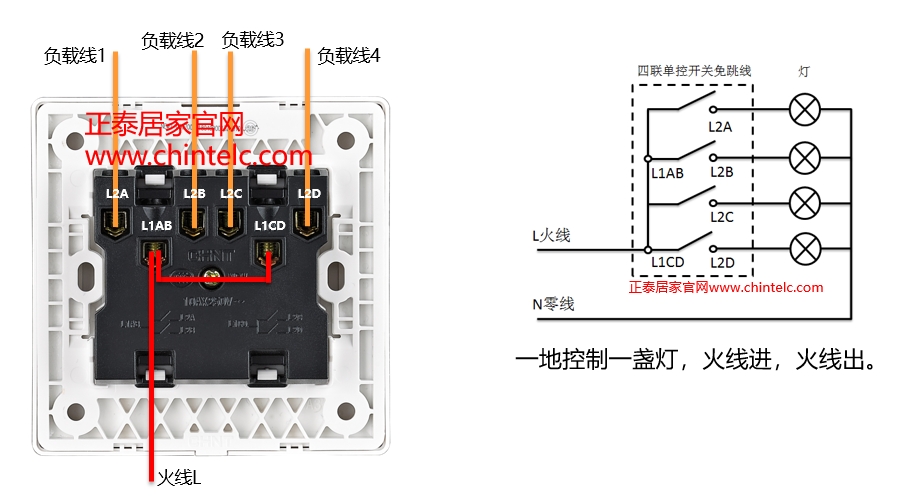

7.四联单控开关（免跳线）
以上为大家展示的这些单控开关接线图，几乎涵盖了家庭常用的单控开关类别。在实际接线操作中，还涉及到诸多细节，建议由专业电工根据实际情况开展相关工作。
本文链接：https://www.chintelc.com/share/detail_468.html
本文由正泰居家提供，文字内容仅供参考，详情请咨询专业技术人员。
